Vyhřívání okapových žlabů, svodů a úžlabí Parlamentu ČR

Sídlo Parlamentu ČR je Národní kulturní památkou, kterou tvoří několik budov: Šternberský palác, Tomáškův palác, Valdštejnský palác, Kolovratský palác, Malý Fürstenberský palác a Thunovský palác. V roce 1999 jsme realizovali instalaci topných kabelů proti zamrzání žlabů, svodů a úžlabí budovy Poslanecké sněmovny. Po 10 letech provozu jsme ověřovali funkčnost a vše bylo v naprostém pořádku.

Karta realizace:

• TYP OBJEKTU: veřejná budova
• LOKACE: Parlament ČR, budova Poslanecké sněmovny Praha
• INSTALOVANÁ TECHNOLOGIE: odporové topné kabely jako řešení protimrazové ochrany žlabů, svodů a úžlabí

Řešený problém – rok 1999

• neprůchodnost žlabů, svodů a úžlabí z důvodu hromadění sněhu a ledu
• problémy se zatékáním vody do objektu
• poškozování omítek a fasád historických budov
• tvorba rampouchů ve žlabech, jejich následné trhání
• ohrožování bezpečnosti okolí padáním rampouchů – chodců a aut

Řešená situace – rok 2009

• kontrola funkčnosti systému po 10 letech provozu

Technické řešení V-systém pro vyhřívání okapových žlabů

• elektrické odporové topné kabely TO-2R, 20 W/m – pro použití na střechách
• automatická regulace regulátorem ETO-1550 s vlhkostním a teplotním čidlem (vlhkostní čidlo ETOR-55, teplotní čidlo ETF-744/99)

Popis systému

TOPNÉ KABELY TO-2R pro použití na střechách

• dvoužilové topné kabely s ochranným měděným opletením a dvojitou izolací
• výkon 20 W/m
• vyšší odolnost vůči mechanickým zásahům, extrémní odolnost vůči UV záření
• dobrá tvárnost díky konstrukci kabelu a použitelným materiálům
• fixace systémovým nerezovým lankem SYFOK-P

REGULACE ETO-1550

• umístění do rozvaděče
• optimalizuje provozní náklady, automatizuje systém
• ekonomický provoz systému je zajištěn připojením vlhkostního čidla (možná kontrola několika kritických míst najednou)
• vyhodnocuje teplotu pomocí externího teplotního čidla a pomocí vlhkostních čidel zjišťuje přítomnost vlhkosti ve sledované ploše (v libovolném skupenství – voda, sníh, námraza). Při současném výskytu vlhkosti a poklesu teploty pod nastavenou hodnotu (např. 0 °C až +5 °C) dojde k sepnutí systému
• vypíná topné kabely, stoupne-li teplota nad nastavenou hodnotu nebo vymizí-li vlhkost ze sledovaných míst

Realizace

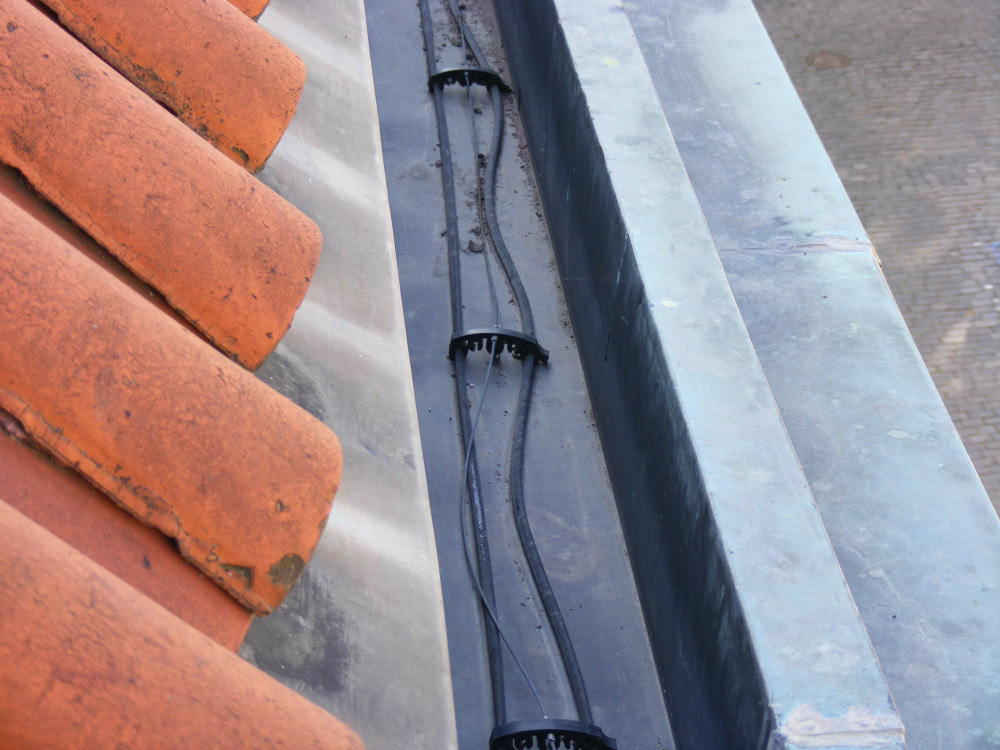

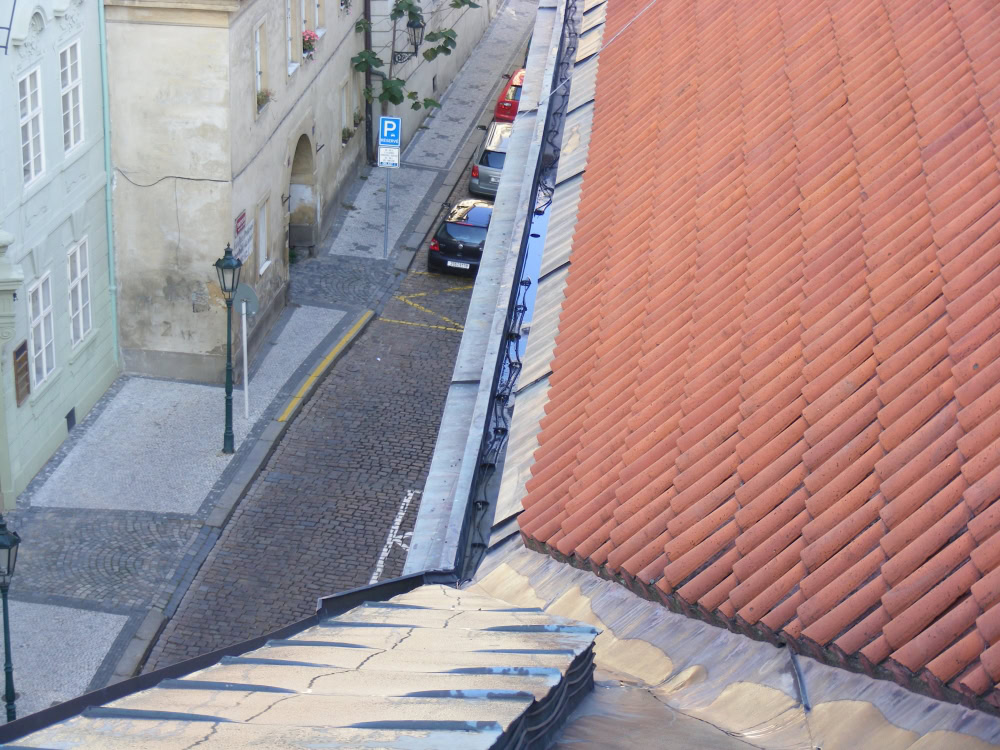

Protizámrazová ochrana střešních žlabů, úžlabí a okrajů střech je řešena fixací topných kabelů ve střešních žlabech pomocí plastových okapových úchytů, které jsou fixovány na vnitřní stranu žlabu ve vzdálenosti cca 25-30 cm od sebe. Fixace topných kabelů ve svodech je provedena pomocí nerezového lanka SYFOK-P.

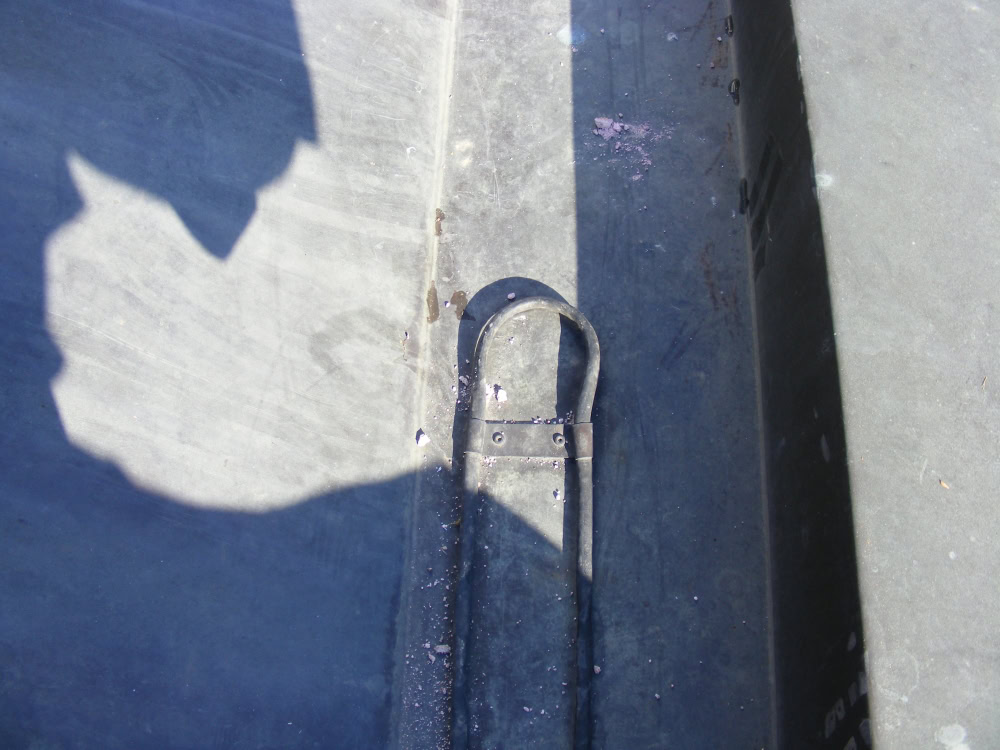

Kontrola systému po 10 letech provozu

Závěr

Od instalace topných kabelů do okapových žlabů, svodů a úžlabí v roce 1999 je zajištěna maximální ochrana proti hromadění sněhu a ledu a tím jsou trvale odstraněny veškeré související problémy od bezpečnosti po poškozování objektů. To dokazuje také kontrola z roku 2009, která prokázala plnou funkčnost systému.
