Teplovodní podlahové vytápění

Co je teplovodní vytápění

Teplovodní vytápění je systém využívající ohřátou vodu, která cirkuluje v uzavřeném okruhu a dále dochází k přenosu tepla do místností prostřednictvím podlahového rozvodu, topného žebříku, radiátorů, stěn či stropů.

Teplovodní podlahové vytápění

Principem teplovodního podlahového vytápění s litou vrstvou – mokrý systém – je akumulace tepla do akumulační vrstvy (beton, anhydrit, dřevovláknitá deska apod.). Suchý systém s dřevovláknitými deskami Rigips (RigiStabil) funguje na bázi přenosu tepla dotykem a následně sáláním.

Rozvod vody zajišťuje systém potrubí instalovaný v podlahové skladbě.

Díky této jeho charakteristice je ideální pro hlavní vytápění rezidenčních objektů, na které se specializujeme.

Systém podlahového teplovodního vytápění je označován jako nízkoteplotní. Na rozdíl od vody v radiátorech, která mívá teplotní spád 55/45 °C, otopná voda v podlahových rozvodech mívá teplotní spád výrazně nižší, cca 35/30 °C . Povrch podlahy se pak díky tomu drží v bezpečném rozmezí, do cca 28 °C (dotyková teplota podlahy).

Výhody teplovodního podlahového vytápění

Hlavní komponenty teplovodního podlahového vytápění

Klíčové komponenty teplovodního podlahového vytápění jsou:

• soustava rozvodu vody v podlaze
  • podlahová trubka – okruh ideálně bez spojů v podlaze, fixovaná příchytkami, uložená ve fixační fólii či uložená v systémové desce
  • dilatace a ochranná trubka – v případě přechodu okruhu mezi místnostmi

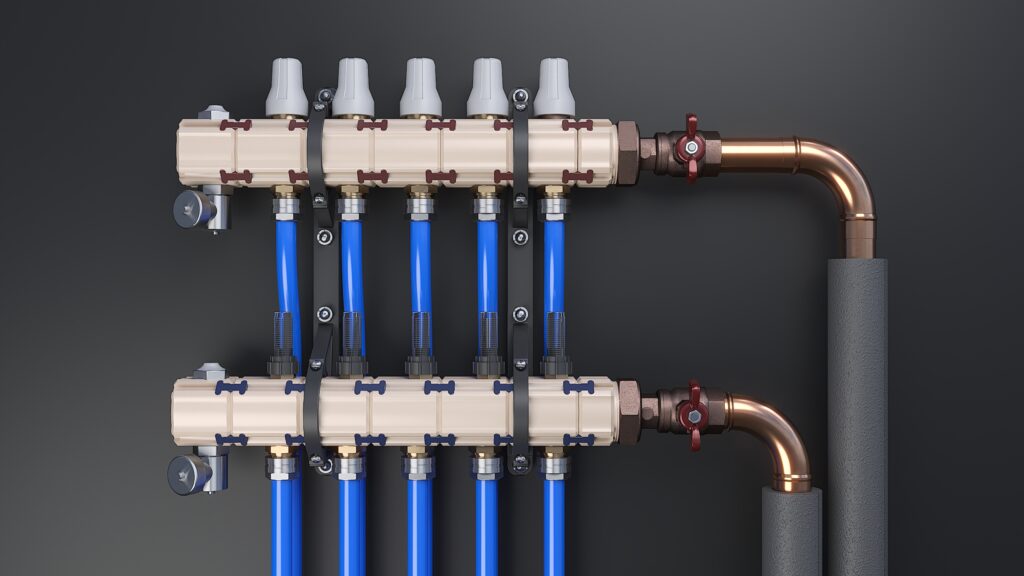

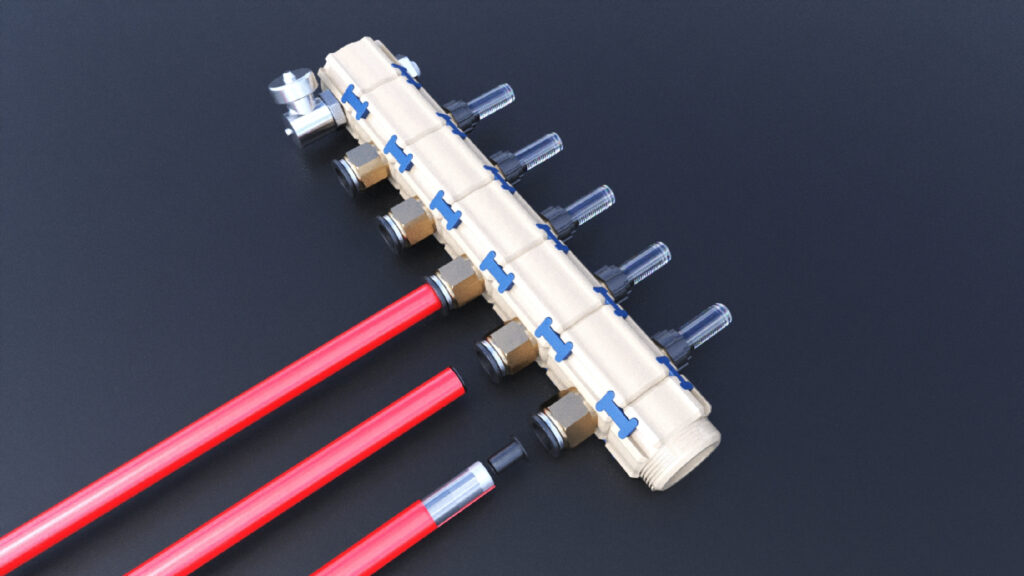

• rozdělovač a sběrač ve variantě FITTINGS či NEREZ
  • umístěné v podomítkové či nadomítkové skříňce

Jaké používáme potrubí

Podlahový rozvod – potrubí – je klíčová část celého systému. Z tohoto důvodu je na kvalitu a životnost tohoto produktu kladen obzvláště velký důraz. V sortimentu máme podlahové trubky v různých provedeních. Patří k nim např. i trubky s nejsilnější stěnou na trhu či hiníkovou bariérou proti difuzi kyslíku (100 %).

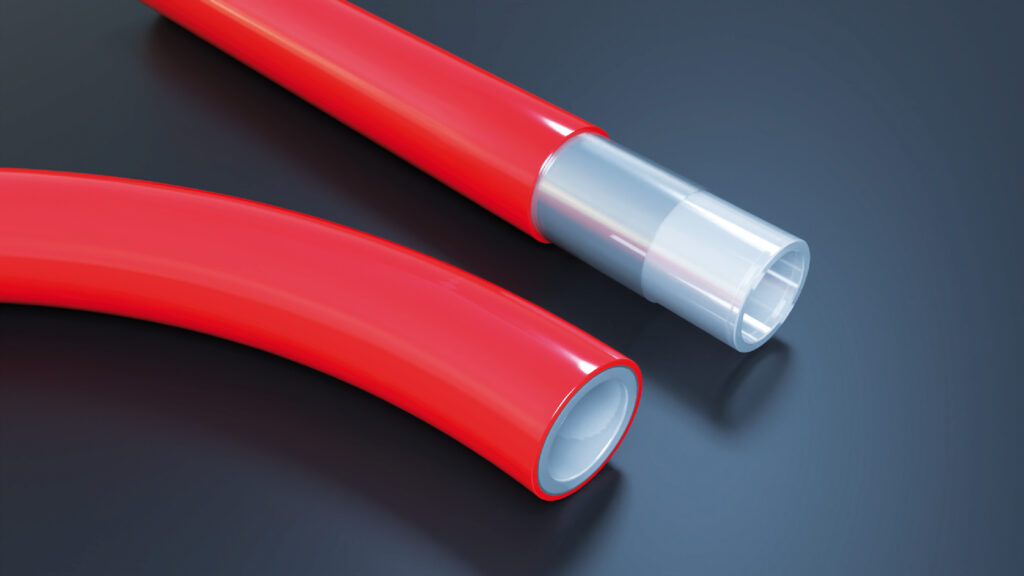

Do prvních návrhů technických řešení nejčastěji používáme potrubí FLEXI PE-RT. Jedná se o volbu skvělého poměru cena – výkon. Na přání však umíme dodat i luxusnější varianty podlahových trubek.

Vlastnosti podlahové trubky FLEXI PE-RT:

• 5-ti vrstvá trubka
• teplotně rezistentní polyetylen
• speciální vrstva EVOH proti difuzi kyslíku
• polyetylenový obal pro ochranu povrchu trubky
• záruka 10 let ve všech dimenzích
• spolehlivá konstrukce 40 let na trhu
• vhodná pro plošné vytápění i chlazení

Možnosti uložení podlahových trubek

Podlahové trubky mohou být uloženy dle způsobu instalace mokrou či suchou cestou:

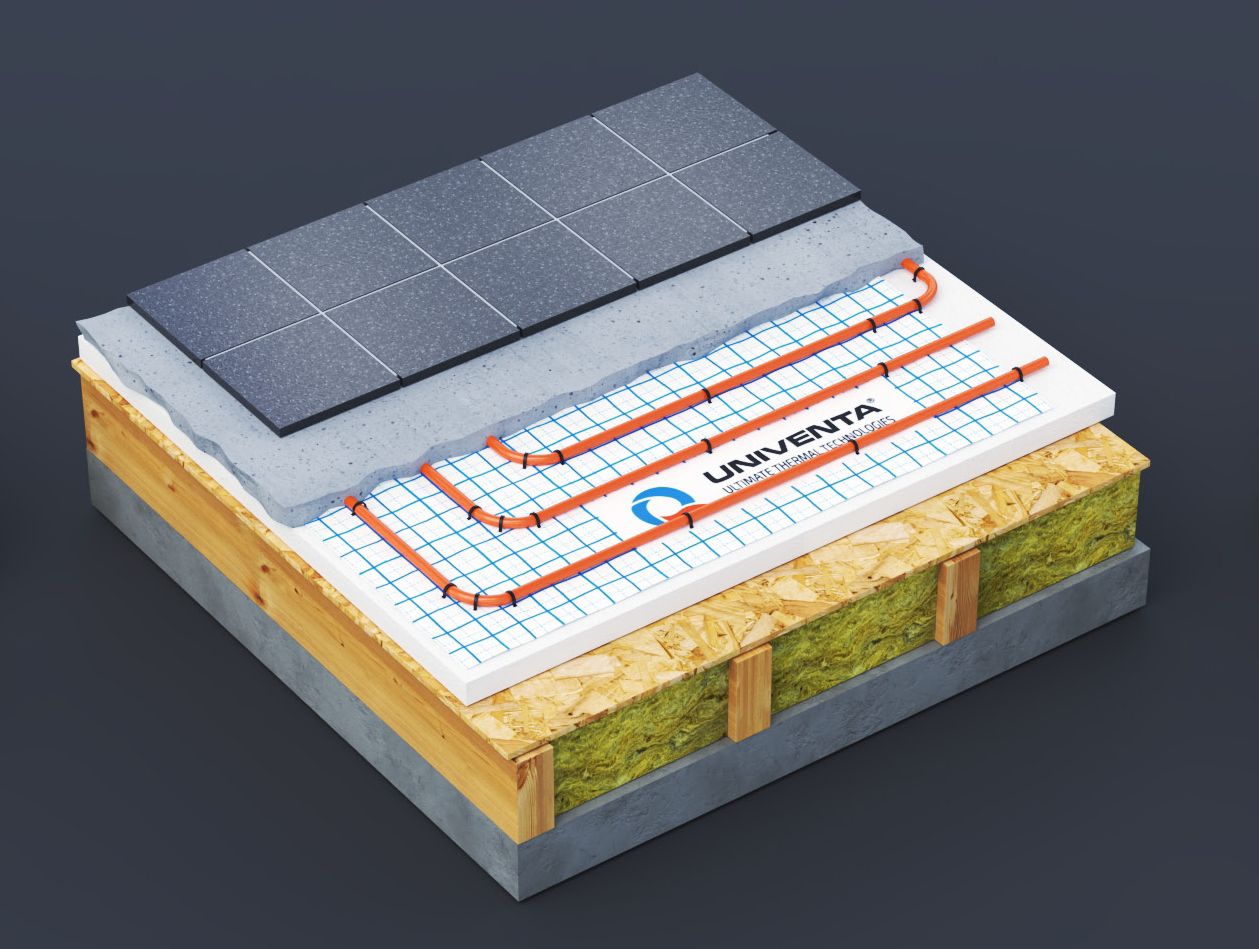

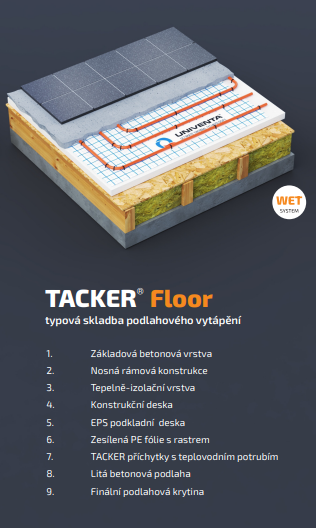

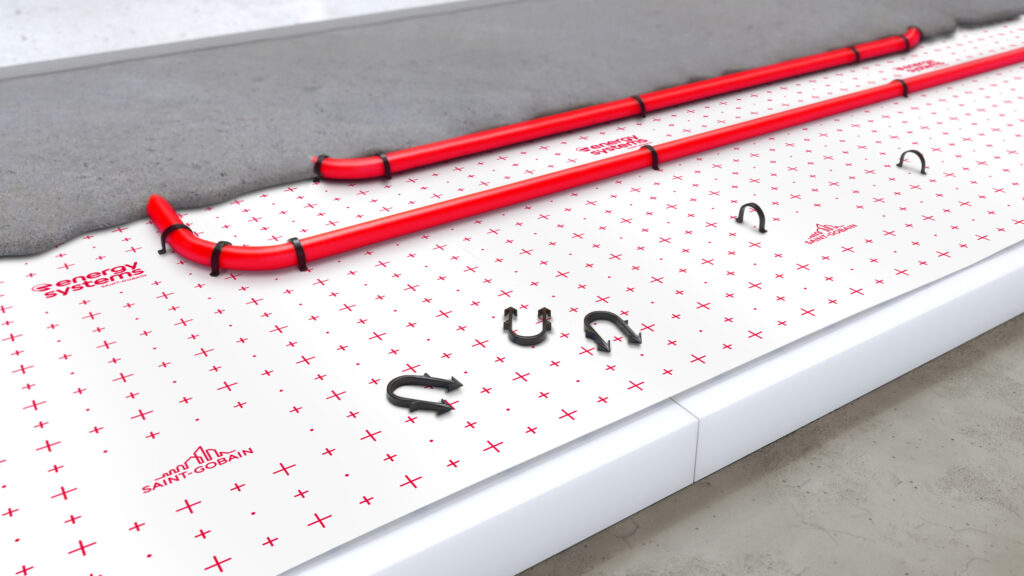

• přímo na podlahové izolaci (polystyrenu) se separační fólií, fixované příchytkami – mokrý systém,

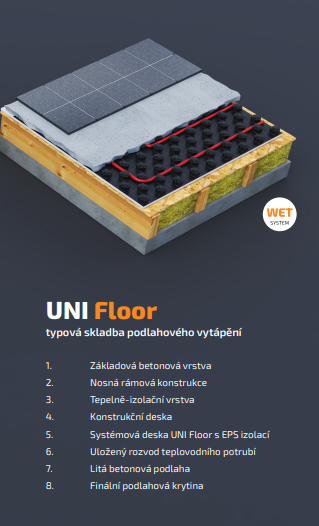

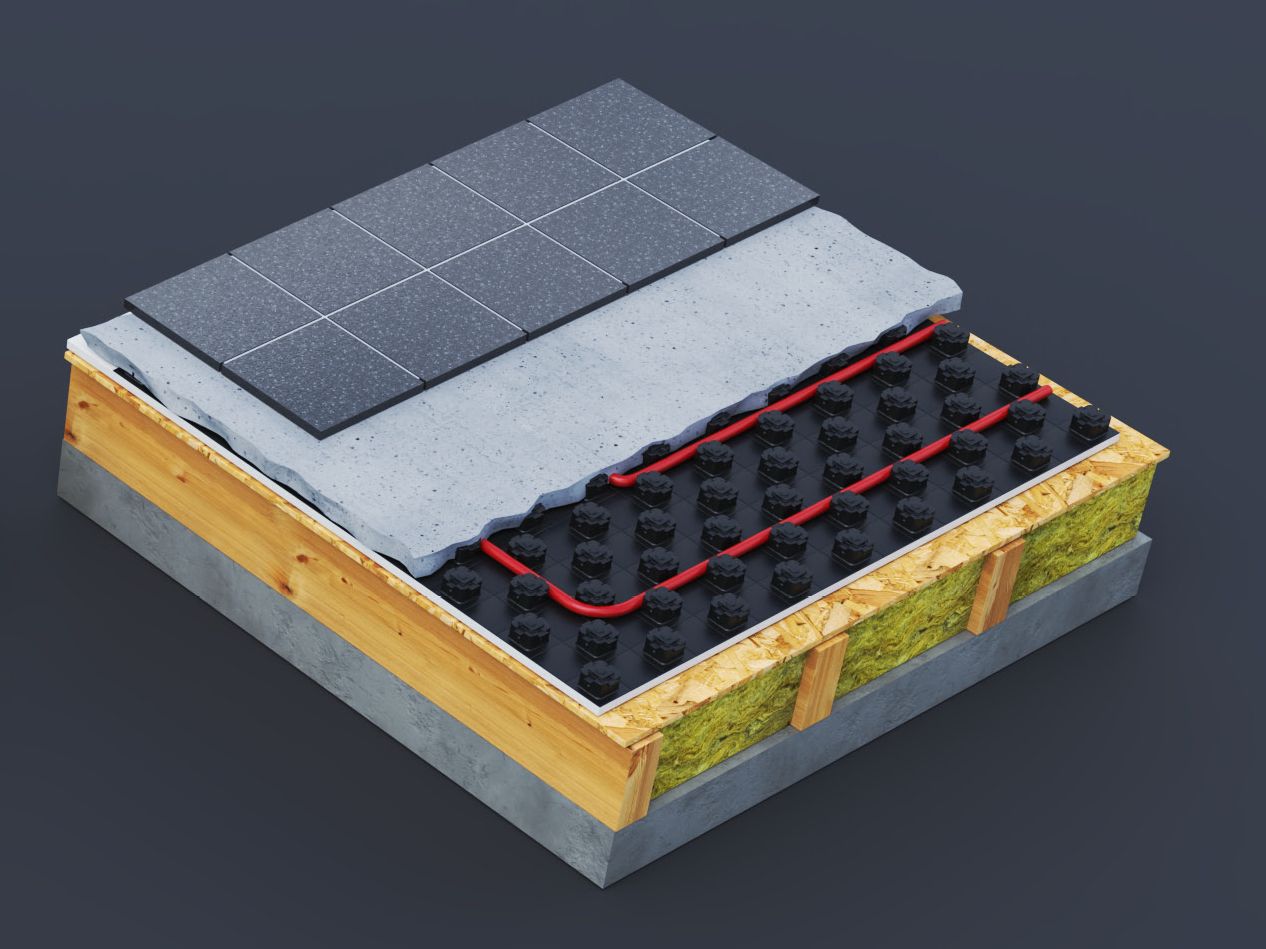

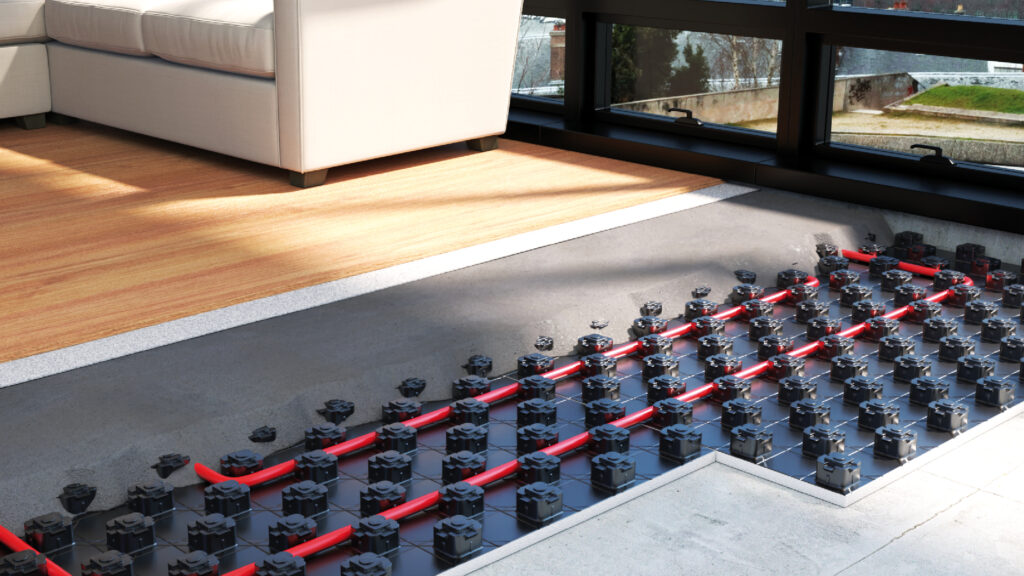

• v systémové fixační fólii – mokrý systém, nebo

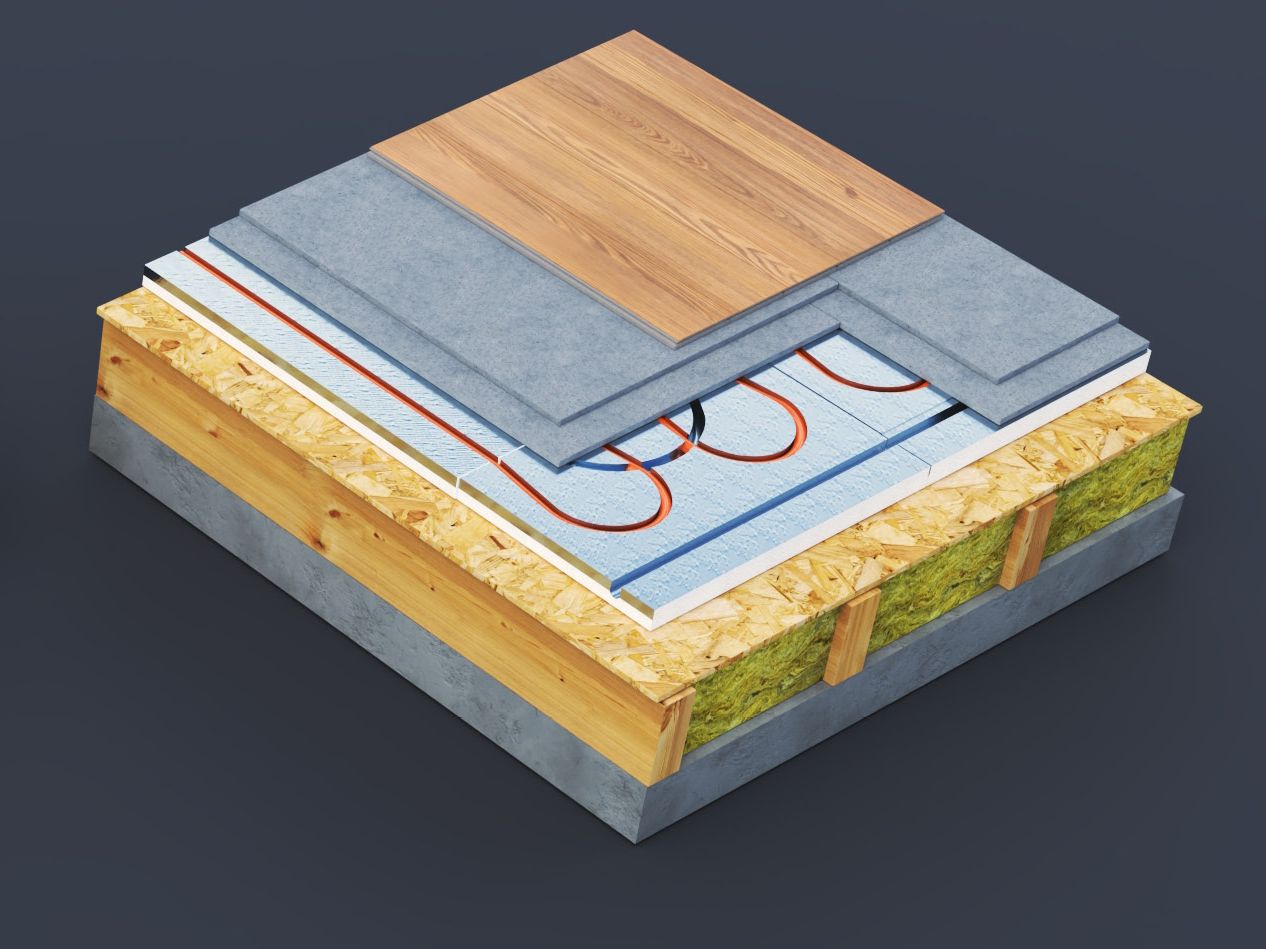

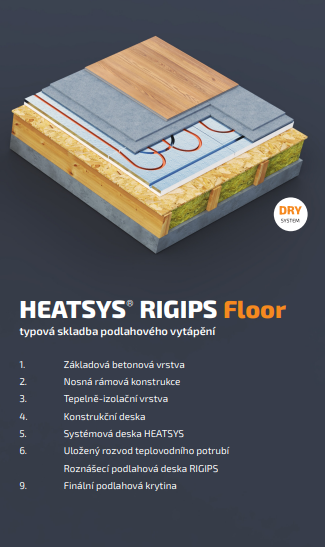

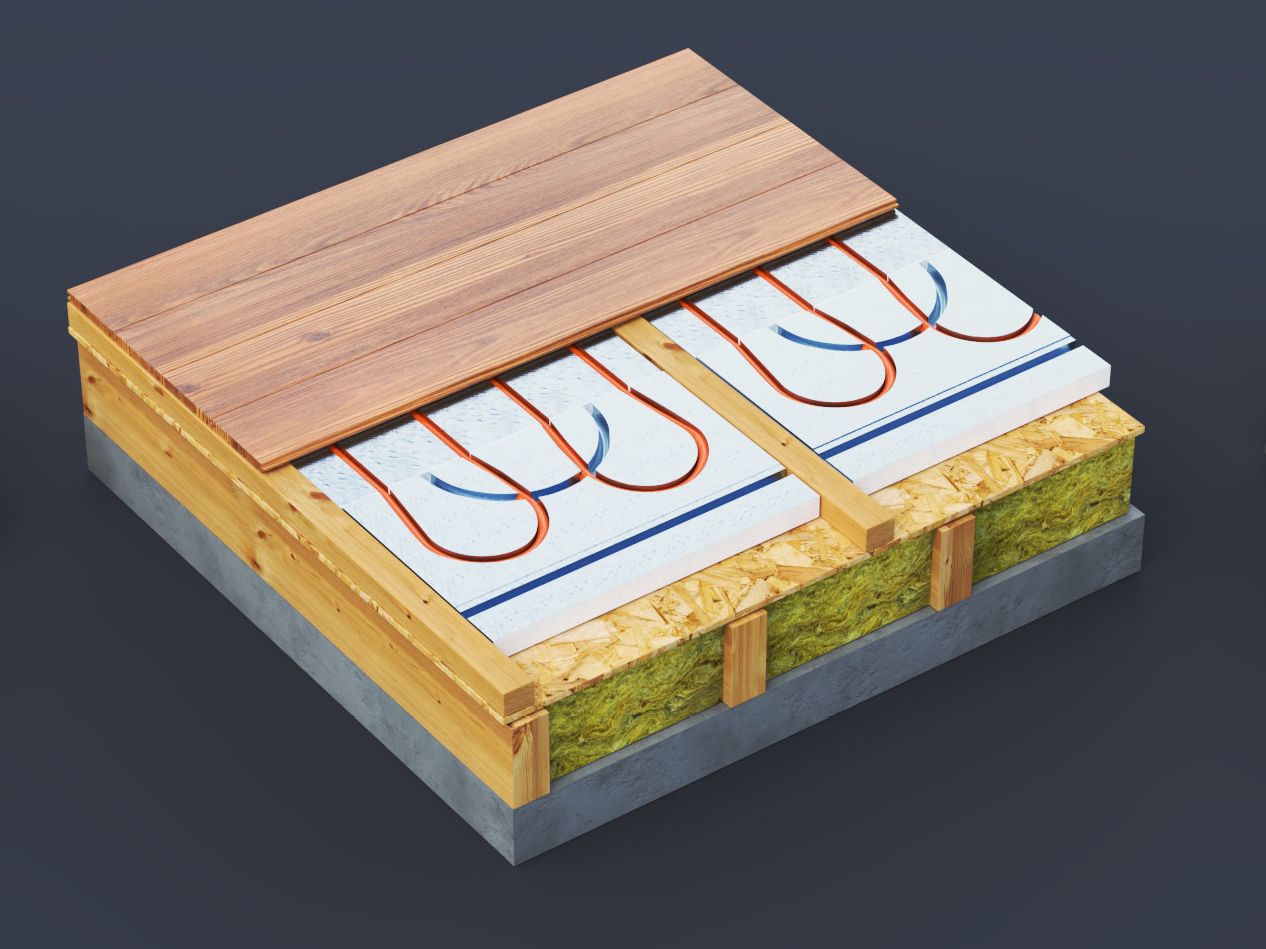

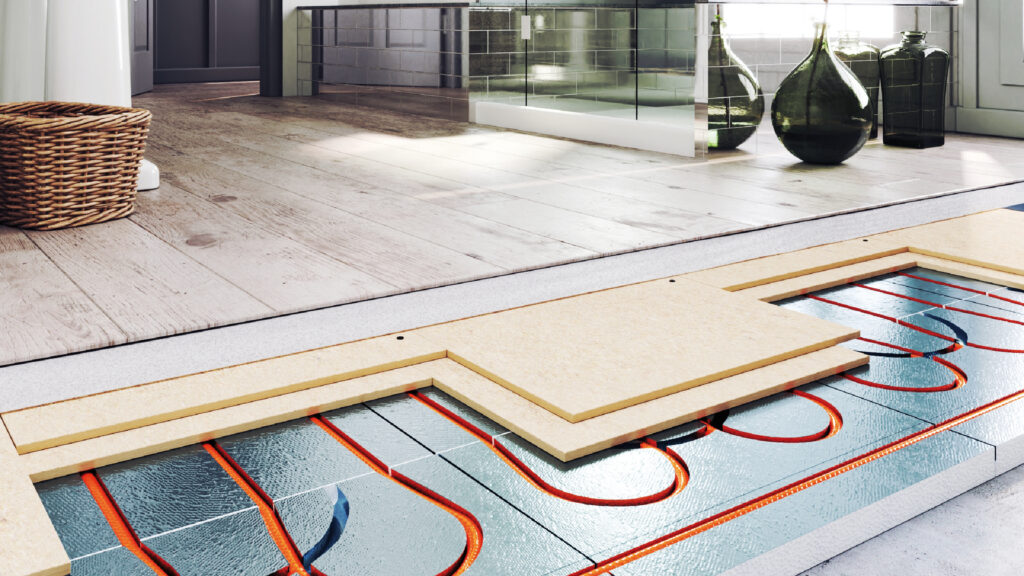

• v systémových (izolačních) deskách – suchý systém.

Výška podlahy a podlahové krytiny

Konstrukční výška podlahy při realizaci mokrou cestou je minimální výška lité podlahové vrstvy 5-6 cm nad izolací, dle zvoleného materiálu lité vrstvy.

U suché skladby se suchou deskou RigiStabil je výška desek 2 x 12,5 mm.

Podlahová krytina: tepelný odpor krytiny zásadně ovlivňuje výkon podlahového topení. Tedy např. silný koberec či korek mají vyšší odpor a tím hůře se teplo dostává do místnosti a tím víc je systém omezený. Proto se běžně pro každou podlahovou krytinu stanovuje tepelný odpor, který udává výrobce a tuto informaci najdete na každém kvalitním výrobku.

Regulace

V návrhu technického řešení od Energy Systems, který vychází z projektu, jsou uvedeny výpočtové teploty pro jednotlivé místnosti. Na základě toho je systém po instalaci nastaven a připraven k provozu.

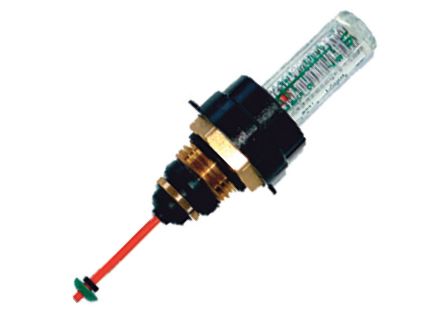

Systém se nastavuje v rozdělovači na tzv. průtokoměrech. Každý topný okruh má v rozdělovači svůj vlastní průtokoměr a regulační ventil.

Po výchozím zaregulování za předpokladu správně navrženého projektu již zpravidla žádná další regulace není potřeba.

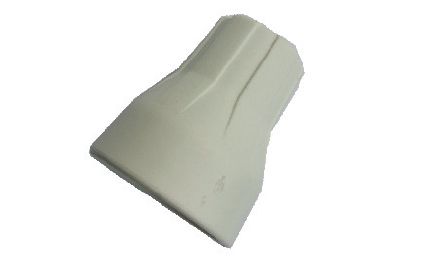

Je ale samozřejmě možné systém např. při první topné sezóně či po změně využití místnosti doladit. Pro dodatečné doladění průtoků lze využít manuální regulaci pomocí regulačních ventilů umístěných v rozdělovači, které buď sníží, nebo zvýší hmotnostní průtok.

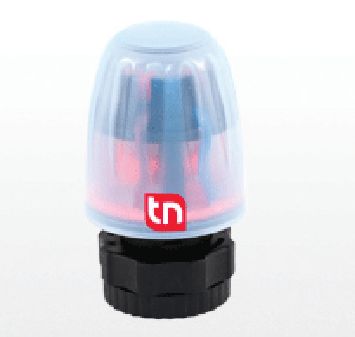

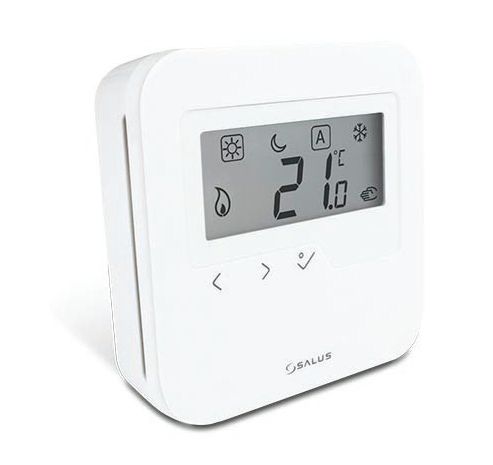

V případě, že klient požaduje vizuální kontrolu prostorové teploty v místnostech či individuální ovládání, je možné systém rozšířit o pokojové termostaty (manuální, s denním programem či a týdenním programem). Ty pak ovládají termopohony instalované v rozdělovacím boxu.

Toto řešení je možné, ale téměř není využíváno i z důvodu úspory pořizovacích nákladů.

Regulace výkonu topení se pak nejčastěji sama řídí dle venkovní teploty (ekvitermně). Tuto informaci předává např. dle čidla venkovní jednotka tepelného čerpadla vnitřní jednotce.

Možné zdroje ohřevu vody (média)

Výhodou teplovodního podlahové vytápění je variabilita zdroje pro ohřev včetně možnosti napojení na obnovitelné zdroje. Vodu (médium) pro teplovodní vytápění je možné ohřívat například těmito zdroji: tepelné čerpadlo, elektrokotel, kotel na biomasu, krbová kamna s teplovodním výměníkem, kondenzační plynový kotel.

Nejoblíbenějším zdrojem současnosti je tepelné čerpadlo. A to mimo jiné pro nízké provozní náklady, obnovitelnost zdroje či možnosti zapojení do agregace flexibility.

Životnost a rizika

Občasnou obavou klientů uvažujících o teplovodním vytápění je hrozba poruchy a úniku vody do podlahové skladby. Podlahové topení samo o sobě nepraská. Případy poruch jsou velmi vzácné.

Vše se odvíjí již od kvalitního návrhu pro konkrétní objekt. Důležitým faktorem tedy je výběr kvalitního dodavatele. Kvalitní dodavatel zajistí profesionální návrh, certifikovaný materiál, správnou montáž a řádné spuštění a zaregulování.

Na co především si v Energy Systems dáváme pozor

• dilatace – přechod topného okruhu mezi místnostmi
• správné poloměry ohybu
• vhodný návrh vedení trubek v meandrech či ve spirále
• návrh a instalace podlahových trubek bez spojů v podlaze
• tlaková zkouška
• řádné spuštění a nastavení systému (průtoků) dle výpočtových hodnot
• zvolená podlahová skladba a krytina
• potřebná rychlost náběhu / akumulace – důležité např. u sezónních objektů
• využitelná výška podlahy – např. u rekonstrukce podlahy a dodatečného zateplování

Rizika jsou pak naprosto minimální a životnost podlahového topení může být i 50 – 100 let.

Uživatel pak samozřejmě musí dbát na prevenci proti mechanickému poškození (např. kotvení příček či jiné provrtání podlahy).

Kam se hodí teplovodní podlahové vytápění

Tento oblíbený druh vytápění se hodí pro různé typy objektů. Pro každou situaci je však třeba zvážit předpoklady a dle toho bude doporučen a navržen vhodný systém. V Energy Systems se specializujeme především na rezidenční výstavbu.
