Rekuperace FLUO se vzduchotechnickým potrubím Climaver

Funkční kombinace centrální rekuperace FLUO a akustického vzduchotechnického potrubí Climaver® je nejlepší volbou pro rezidenční objekty. Jaké jsou výhody systému Climaver®? To nejlépe vědí produktový manažer pro rekuperace Jakub Archalous a produktový manažer pro Climaver Jakub Jiráský, oba ze společnosti Saint-Gobain. V rámci spolupráce produktoví manažeři uskutečnili také vzorovou realizaci, ze které Vám přinášíme vizuální dokumentaci.

Co je Climaver®

Climaver® je předizolované vzduchotechnické potrubí od Saint-Gobain Construction Products, z výroby značky Isover. Tento speciální čtyřhranný vzduchovod je systém 2 v 1 – potrubí a izolace v jednom kroku.

Climaver® je systém 2 v 1 – potrubí a izolace v jednom kroku.

Vzduchovody Climaver® se používají ve vzduchotechnických systémech k dopravě upraveného vzduchu po budově. Spojuje všechny části systému, přes který je vzduch nasáván, upravován, veden a vypouštěn.

Tento unikátní systém se skládá z panelů Climaver® a doplňkového sortimentu potřebného pro výrobu potrubí. Systém Climaver® byl navržen tak, aby poskytoval vynikající teplené i akustické vlastnosti a perfektní vzduchotěsnost.

Vzduchotechnické potrubí a izolace v jednom

Jsme dodavatelem panelů Climaver® 360 pro následnou výrobu čtyřhranného vzduchotechnického potrubí.

Při použití systému Climaver® 360 není již zapotřebí dodatečného zaizolování potrubí tepelnou a akustickou izolací. Lze to provést jednoduše v jednom kroku, a to ze speciálního sendvičového panelu ze skelné vlny. Tento panel zaručuje vynikající akustické a izolační vlastnosti a také velkou úsporu času při jeho výrobě a montáži.

Výhody akustického systému Climaver®:

Díky vynikajícím tepelným i akustickým vlastnostem a vysoké vzduchotěsnosti je systém energeticky úsporný.

Více o systému Climaver najdete také na Youtube kanále Isover a na webových stránkách Isover.cz.

Vzorová realizace v rodinném domě

Při plánování vzorové realizace centrální rekuperace FLUO & systému Climaver® v rodinném domě kolegové Archalous a Jiráský při návrhu technického řešení porovnali standardní řešení a řešení za použití akustického potrubního rozvodu Climaver®. Díky mnohým výhodám, které už byly zmíněny výše, které přináší systém Climaver®, byl tento systém jednoznačným vítězem.

Parametry rodinného domu:

• MÍSTO STAVBY: okres Pardubice
• TYP DOMU: jednopodlažní
• TYP ROZVODU VZT potrubí: páteřní rozvod
• DISPOZICE DOMU: 4+kk
• VELIKOST DOMU: 117 m²
• PŘEDPOKLÁDANÁ ROČNÍ ÚSPORA: 2 240 kWh/rok

Předpokládaná roční úspora tepla za vytápění při rekuperaci ve srovnání s větráním okny je 2 240 kWh.

Návrh technického řešení řízeného větrání:

• TRVALE VĚTRANÝ OBJEM VZDUCHU: 87 m³/h
• NÁVRHOVÝ MAX. PRŮTOK VZDUCHU: 190 m³/h
• ZÁKLADNÍ INTENZITA VÝMĚNY VZDUCHU: 0,30/h
• MAX. INTENZITA VÝMĚNY VZDUCHU: 0,66/h
• ÚČINNOST ZPĚTNÉHO ZÍSKÁVÁNÍ TEPLA: 86 %
• PRŮMĚR PŘIPOJOVACÍCH HRDEL: 125 mm
• FILTRY PRO PŘÍVOD/ODTAH: G4/G4 v základním návrhu, alternativně na přívod možno jemnější filtr třídy F7
• ENERGETICKÁ TŘÍDA: A
• EL. PŘÍKON PŘI MAX. PRŮTOKU: 170 W

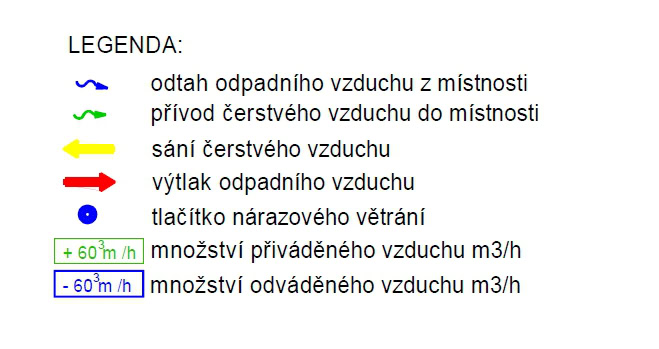

Schéma rozvodu:

Použité produkty:

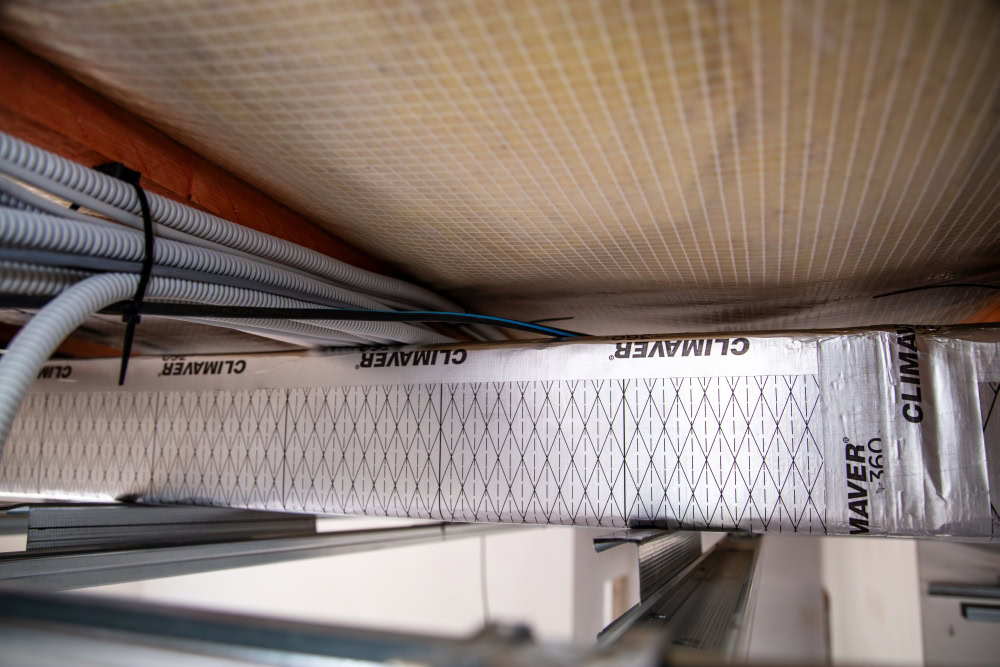

Fotogalerie

Video z instalace

Na Youtube kanále Isoveru dále najdete např. Montážní videonávod „Jak na výrobu přímého vzduchotechnického potrubí“ Climaver.

Závěrem

Climaver® zvyšuje akustickou pohodu v objektu. Vyznačuje se vysokým útlumem zvuků uvnitř vzduchovodu a eliminováním přenosu hluku mezi místnostmi přes potrubí. Vše je podloženo studiemi – např. akustickou zkouškou CLIMAVER® NETO či přímo z praxe.

Řízené větrání se zpětným získáváním tepla (zjednodušeně „rekuperace“) zajistí permanentní přívod čerstvého vzduchu zvenku přes vhodné filtry a průběžný odvod znečištěného vzduchu (např. oxidem uhličitým, aerosoly, těkavými látkami, spóry, alergeny, domovním prachem, radonem, nadměrnou vlhkostí apod.) Rekuperace je vhodná ve všech možných typech objektů:

Datum článku: 19.3.2025
